ブレーキパイプフレアリングツールセット パイプ加工 フレア加工 ダブルフレア加工 コンベックス加工 国産車 外車 輸入車 欧州車対応

PTTH530

24,500円(税込)

ブレーキパイプの先端に、フレア、ダブルフレアと2種類のコンベックス加工ができる国産車・外国車用パイプフレアリングツールキットです。

フレアリング形状(ダブルフレア)は、国産車全般に使用されている形状となります。

コンベックス(SEA)は、従来の形状で、主に旧車などに使用され、そろばん球のような形状です。

コンベックス(DIN)は、根元が平らな形状で、欧州車に使用されています。


■商品仕様■

パイプアタッチメント:6・5・4.75mm(3/16)

フレアアタッチメント:OP1-4.75,5mm・OP1-6mm・DIN-4.75,5mm・DIN-6mm

適用径:φ4.75、5、6mm

適用材質:銅、アルミニウム、鉄


■使用方法■

⑴パイプ径とコンベックス形状を確認してください。(プレートには、SEA、DINと表示されています。)

⑵パイプが真っ直ぐな状態であることを確認し、プレートでパイプを挟んでください。(プレートを本体にセットし、ヘックスボルトで固定します。)(また、本体にあるネジ穴にグリップハンドルを取り付けてください。)

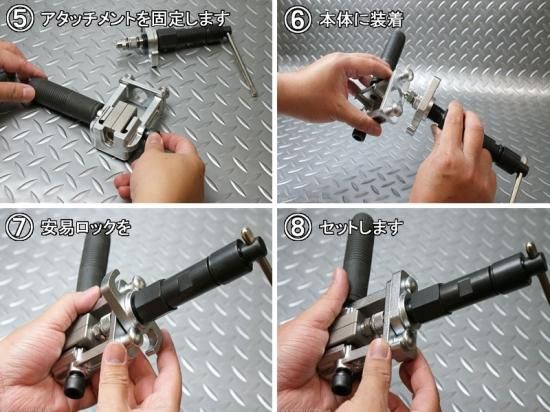

⑶加工するコンベックス形状に合わせて、プッシュロッド先端にアダプターを取り付けます。

⑷本体にプッシュロッドを取り付け、ハンドルを回します。


■注意事項■

※取扱説明書等は付属しておりませんので、使用方法がわかる方のみご注文下さいませ。

※対応径、材質でも、パイプの状態等によっては使用できない場合があります。

※プレッシャーボルトネジ部および先端部、アダプター先端部、ダイステーパー面には、モリブデングリスをきらさず塗布してください。

※パイプの切り口が斜めだったり、バリ、傷がついていると、正確なフレアリング加工が出来ません。必ず平らに仕上げてから加工作業をおこなってください。また、パイプに油汚れなどが付着していると、ダイスで挟んだ時に滑ってしまいます。必ずきれいに脱脂してください。


使用参考動画






--
【】
