油圧式ブレーキパイプフレアリングツールセット パイプ加工 シングルフレア加工 ダブルフレア加工 バブルフレア加工 国産車 外車 輸入車 欧州車対応 送料無料

PTTH614

22,000円(税込)

高精度45度のシングルフレア、ダブルフレア、バブルフレアを作成できる国産車・外国車用パイプフレアリングツールキットです。

油圧機構により省力・短時間でパイプフレア加工が可能となります！！

ダブルフレアは、国産車全般に使用されている形状となります。

バブルフレアは、欧米車・日本車の一部のブレーキシステムに採用されている特殊なフレア形状となります。

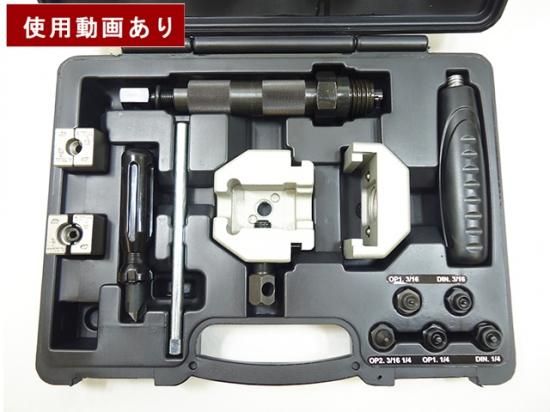

■商品仕様■

パイプアタッチメント：3/16"(4.75mm)・1/4"(6.35mm)

フレアアタッチメント：DIN：1/4・3/16、OP1：1/4・3/16、OP2:1/4/・3/16共通

適用材質：ステンレス、鉄、アルミ、銅


■使用方法■

⑴パイプ径と形状を確認してください。

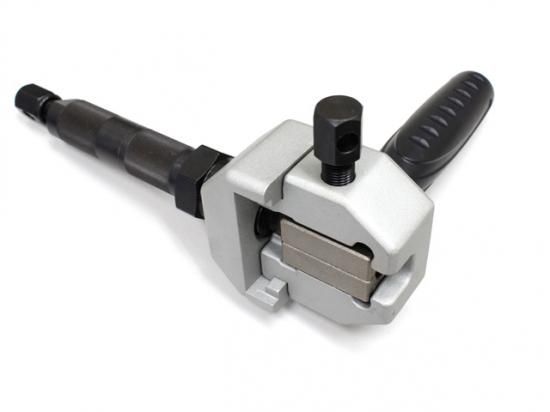

⑵パイプが真っ直ぐな状態であることを確認し、プレートでパイプを挟んでください。（プレートを本体にセットし、ヘックスボルトで固定します。）（また、本体にあるネジ穴にグリップハンドルを取り付けてください。）

⑶加工する形状に合わせて、プッシュロッド先端にアダプターを取り付けます。

⑷本体にプッシュロッドを取り付け、ハンドルを回します。


■注意事項■

※取扱説明書等は付属しておりませんので、使用方法がわかる方のみご注文下さいませ。

※対応径、材質でも、パイプの状態等によっては使用できない場合があります。

※プレッシャーボルトネジ部および先端部、アダプター先端部、ダイステーパー面には、モリブデングリスをきらさず塗布してください。

※パイプの切り口が斜めだったり、バリ、傷がついていると、正確なフレアリング加工が出来ません。必ず平らに仕上げてから加工作業をおこなってください。また、パイプに油汚れなどが付着していると、ダイスで挟んだ時に滑ってしまいます。必ずきれいに脱脂してください。
